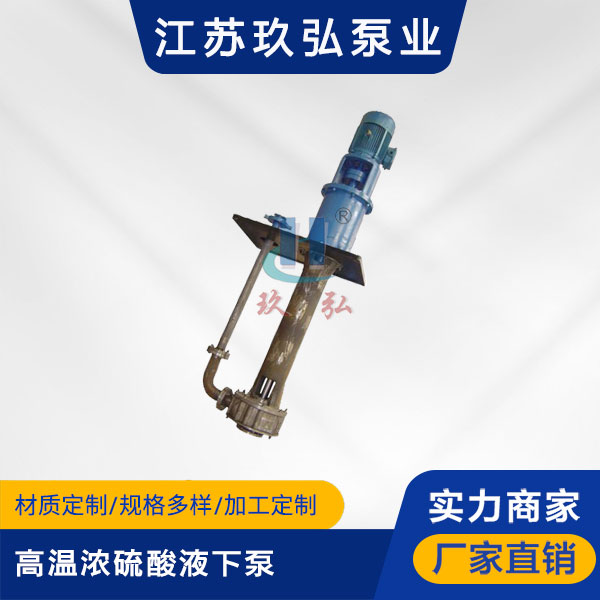

LSB高溫濃硫酸液下泵

LSB液下泵廣泛吸取國內外硫酸泵結構設計的經驗,增加吸入管長度，使泵組的剛性提高,運轉平穩可靠，是一種立式單級單吸懸臂液下泵。研製和選擇泵的優秀水力模型,使運轉性能穩定,並且高效節能.研製和采用國內先進的耐腐材料，LSB硫酸液下泵過流部件采用IMRC-1(lewmet-55)合金、20號合金製造,其餘部位采用特種耐腐蝕鑄鐵製造，使泵的使用壽命進一步加長

LSB濃硫酸液下泵結構特點

LSB型液下泵是立式單級單吸離心泵，主要由泵體、泵蓋、葉輪、軸、底板、中間接管、出口管及密封、軸承、聯軸器等零部件組成組成。

軸向推力主要靠葉輪背葉片來平衡。

剩餘軸向力及轉子重量靠滾動軸承承受。

泵可充分利用自身吸上高度，增加吸入管可增加泵機組的插入深度。

但起動前，液麵必須高於葉輪中心線以上。

轉向：從電機往泵端看為逆時針方向旋轉。

LSB型高溫硫酸液下泵主要應用於高溫濃硫酸介質的輸送同時兼容液下泵所有其它應用領域,其性能和尺寸符合DIN24256 / ISO2858標準，通作化程度高,拆裝維護方便.

LSB高溫濃硫酸液下泵型號意義

40LSB-30A

40代表流量（m3/h）

LSB代表係列代號

30代表揚程

A代表葉輪切割

泵型號	Q（m3/h）	H（m）	N(r/min)	η(%)	軸功率	電機功率	質量(KG)
25LSB-40	25	40	2950	60	4.5	11	570
25LSB-40A	23.7	36	2950	59	3.9	11	570
25LSB-40B	22.5	32	2950	58	3.4	11	570
25LSB-40C	21	29	2950	57	2.9	7.5	570
55LSB-40	55	40	2950	66	9.1	22	630
55LSB-40A	52	36	2950	65	7.8	18.5	630
55LSB-40B	49.5	32	2950	64	6.7	15	630
55LSB-40C	46.7	29	2950	63	5.9	15	630
100LSB-40	100	40	2950	68	16	37	740
100LSB-40A	95	36	2950	67	13.9	30	740
100LSB-40B	90	32	2950	66	11.9	30	740
100LSB-40C	85	29	2950	65	10.3	30	740
100LSB-50	100	50	2950	74	18.4	45	735
100LSB-50A	95.3	45.5	2950	73	16.2	37	735
100LSB-50B	90.7	41	2950	72	14	37	735
20LSB-30	20	30	1450	43	3.8	11	730
20LSB-30A	19	27	1450	42	3.3	11	730
20LSB-30B	18	24	1450	41	2.9	7.5	730
20LSB-30C	17	21.5	1450	40	2.5	7.5	730
40LSB-30	40	30	1450	53	6.2	15	980
40LSB-30A	38	27	1450	52	5.4	15	980
40LSB-30B	36	24	1450	51	4.6	11	980
40LSB-30C	34	21.5	1450	50	4.0	11	980
80LSB-30	80	30	1450	65	10	30	940
80LSB-30A	76	27	1450	64	8.7	22	940
80LSB-30B	72	24	1450	63	7.5	22	940
80LSB-30C	68	21.5	1450	62	6.4	18.5	940
200LSB-30	200	30	1450	78	20.9	55	1020
200LSB-30A	190	27	1450	77	18.1	45	1020
200LSB-30B	180	24	1450	76	15.5	37	1020
