液下泵的動力學轉子模型

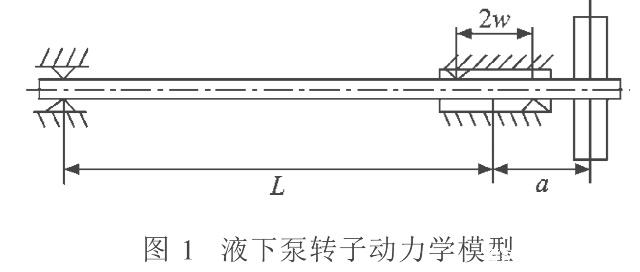

圖中細長軸轉子左端為簡支端 ,右端為由導軸承簡化的複合雙簡支端 ,即在細長軸轉子產生橫向彎曲時 ,導軸承與軸在相距一定寬度的上下兩處接觸 ,從而構成複合雙簡支端。細長軸右邊導軸承外為一轉子(該轉子為一個葉輪 ,且等效於一個集中質量M)。導軸承的寬度為2w,導軸承與軸的間隙為e, 左端簡支端與右端複合雙簡支端中心之間距離為L ,轉子與複合雙簡支端中心之間距離為a。

液下泵動力學轉子模型

當液下泵轉子受到外激勵力作用,如由於轉子殘餘不平衡量引起的不平衡作用力或流體擾動引起的作用力 ,液下泵細長軸產生彎曲。此時 ,在液下泵細長軸左邊簡支端和右邊複合雙簡支端產生3個支承反作用力。由於液下泵細長軸轉子是立式安裝 ,故不考慮轉子係統質量的重力作用。
